      什么是三相不平衡?

      人氣:1353次發表時間:2023-07-26

      三相不平衡是考核電能質量的一個重要指標,雖然電力系統導致三相不平衡的因素有很多,但三相不平衡的情況大多是因?yàn)槿嘣毕噙\(yùn)行、線路參數配置不合理(單相負荷匹配不平衡)、系統電力諧波超標等。
            三相不平衡會直接導致負荷重的一相電壓較低,中性點流過電流超標,負荷較輕的一相過電壓運行,供電線路損耗增大,還會對影響電變壓器的安全運行。
            三相不平衡的基本概念
            三相不平衡是指在電力系統中三相電流(或電壓)幅值不一致,且幅值差超過規定范圍。由于各相電源所加的負荷不均衡所致,屬于基波負荷配置問題。發生三相不平衡即與用戶負荷特性有關,同時與電力系統的規劃、負荷分配也有關。在電網系統中,三相平衡主要指的是三相的電壓相量的大小相等,而且如果按照A、B、C的順序進行排列,他們兩兩之間構成的角度都為2n/3。
            而三相不平衡就是指相量大小、角度的不一致?!峨娔苜|(zhì)量三相電壓允許不平衡度》(GB/T15543-1995)適用于交流額定頻率為 50 赫茲。在電力系統正常運行方式下,由于負序分量而引起的 PCC 點連接點的電壓不平衡。該標準規定:電力系統公共連接點正常運行方式下不平衡度允許值為 2%,短時間不得超過 4%。

      1

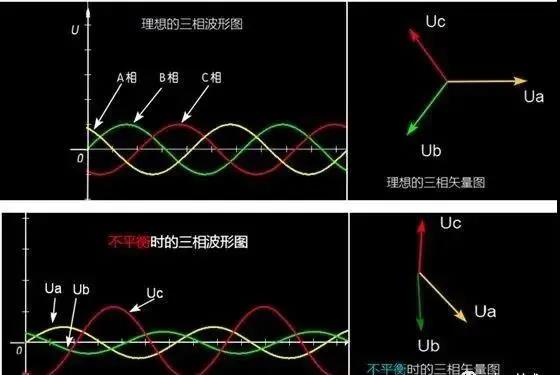

      理想的三相波形圖與不平衡時的三相波形圖

      三相不平衡常用的計算方式有兩種
            不平衡度%=(最大電流-最小電流)/最大電流×100%
            不平衡度%=(MAX相電流-三相平均電流)/三相平均電流×100%
            舉個例子:
            三相電流分別為IA=9A IB=8A IC=4A,則三相平均電流為7A,相電流-三相平均電流分別為2A 1A 3A,取差值最大那個,故MAX(相電流-三相平均電流)=3A,所以三相電流不平衡度=3/7。
